Reference · Zakázková výroba pro SVITAP
Od technické dokumentace k fyzické maketě v měřítku 1:12

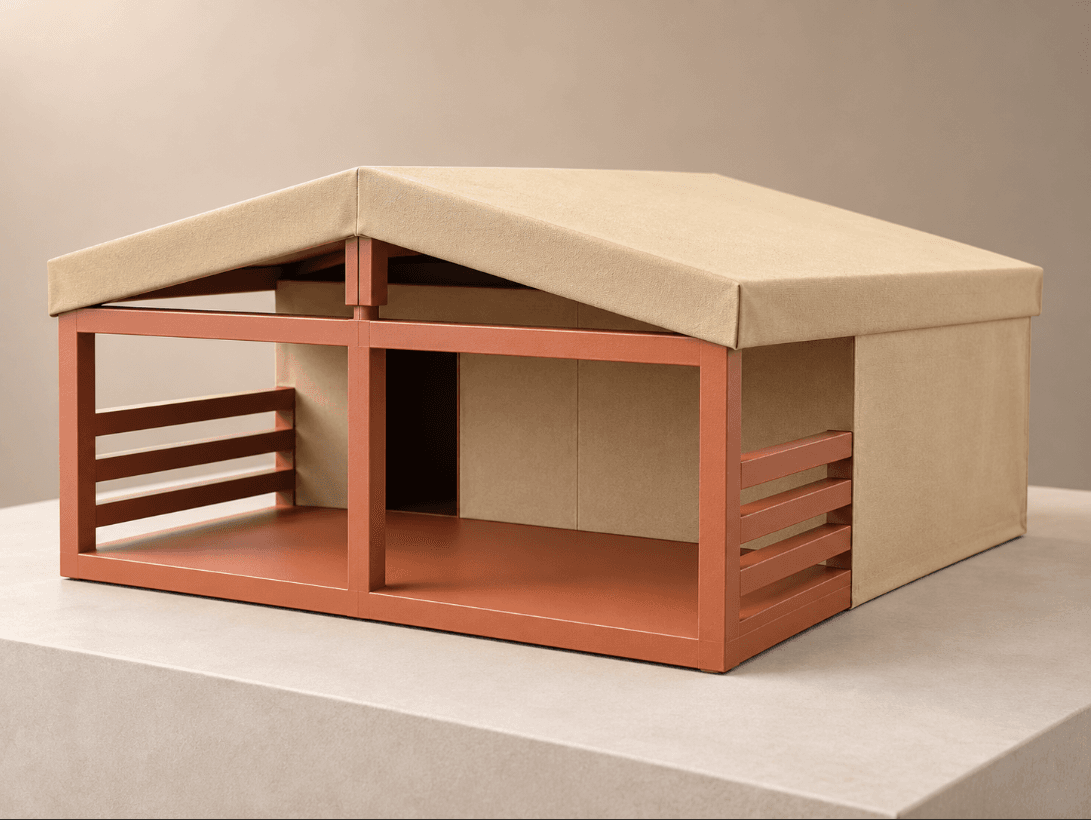

Pro společnost SVITAP, výrobce stanů a technických textilních konstrukcí, jsme realizovali zakázkovou prezentační maketu Safari stanu určenou pro veletržní prezentaci. Cílem bylo vytvořit zmenšený model, který na první pohled odpovídá skutečné konstrukci, zachová její charakteristické proporce a zároveň umožní zákazníkovi prezentovat samotné řešení stanu i jeho vnitřní dispozici.
Měřítko
1:12
Rozměry makety
620 × 420 × 225 mm
Konstrukce
3D tisk, FDM
Opláštění
reálná 200g technická tkanina
Zadání
Zákazník potřeboval jeden prezentační kus Safari stanu pro využití na veletrzích a při jednáních se zákazníky. Požadavkem bylo zachovat hlavní konstrukční a vizuální prvky skutečného stanu, ale zároveň model nepřeplnit detaily, které nejsou pro prezentaci důležité.
Odnímatelná střecha navíc umožňuje při prezentaci jednoduše odkrýt vnitřní dispozici a následně model opět uzavřít.
Maketa obsahuje
Materiál a konstrukce

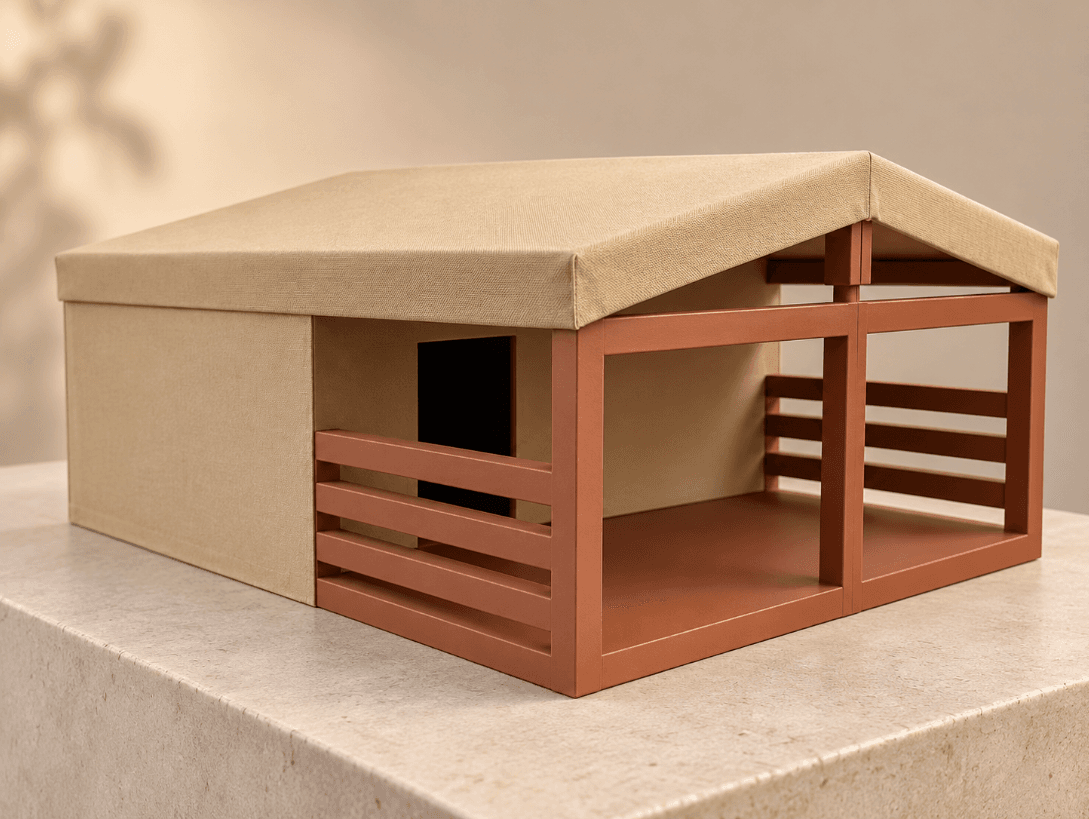

Jedním z hlavních prvků projektu bylo použití reálné 200g technické tkaniny dodané společností SVITAP. Namísto pouhé plastové imitace opláštění tak výsledná maketa pracuje se stejným typem materiálu, který je pro skutečný produkt zásadní. 3D tištěná konstrukce byla proto navržena nejen s ohledem na vzhled, ale také na následné osazení a napnutí textilie.
Vnější opláštění je upevněno ke konstrukci mechanicky pomocí připravených prvků a samostatných přítlačných částí. Střešní tkanina je napnuta přes samostatnou střešní sestavu. Díky tomu zůstává zachován charakter skutečné textilní konstrukce a maketa nepůsobí jako běžný jednolitý plastový model.
Odnímatelná střecha
Důležitým požadavkem byla možnost prezentovat také vnitřní uspořádání stanu. Kompletní střešní konstrukce je proto řešena jako jeden odnímatelný celek. Samotná sestava vzniká z více přesně navazujících 3D tištěných dílů, po kompletaci však tvoří pevnou střechu, kterou lze z modelu jednoduše sejmout. Tkanina zůstává součástí střešní sestavy, takže při manipulaci není nutné opláštění pokaždé znovu instalovat.
Materiálové provedení

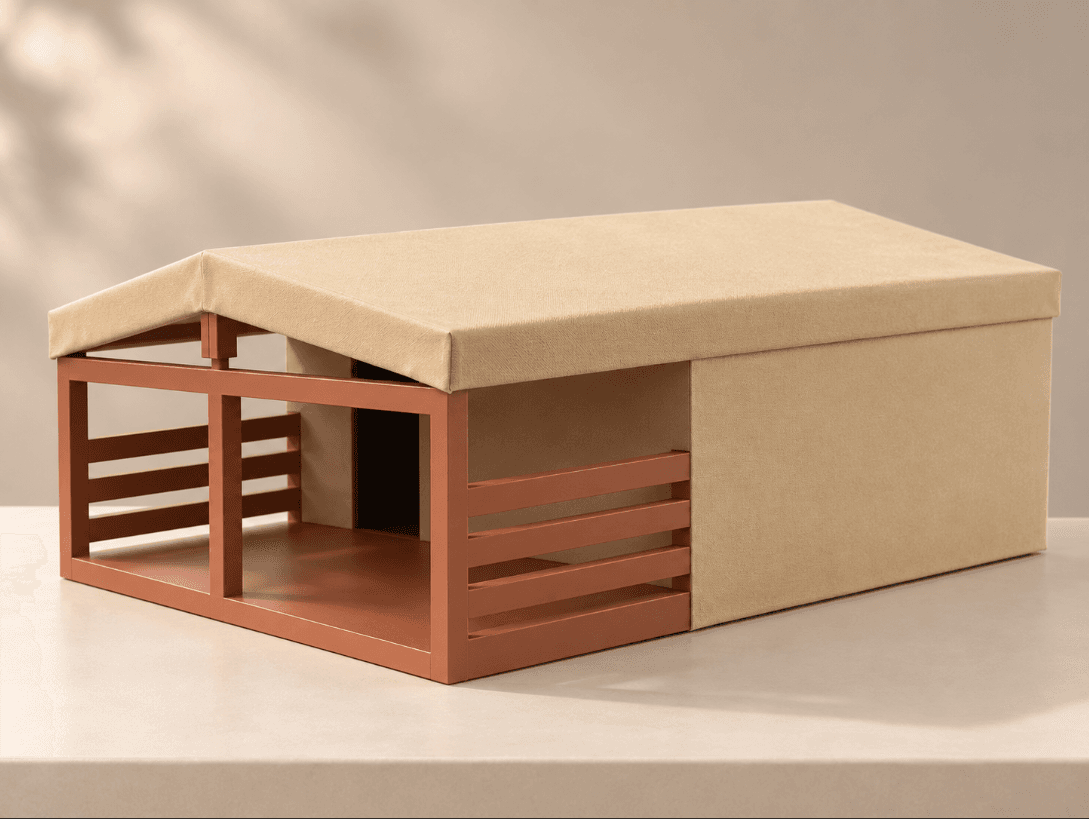

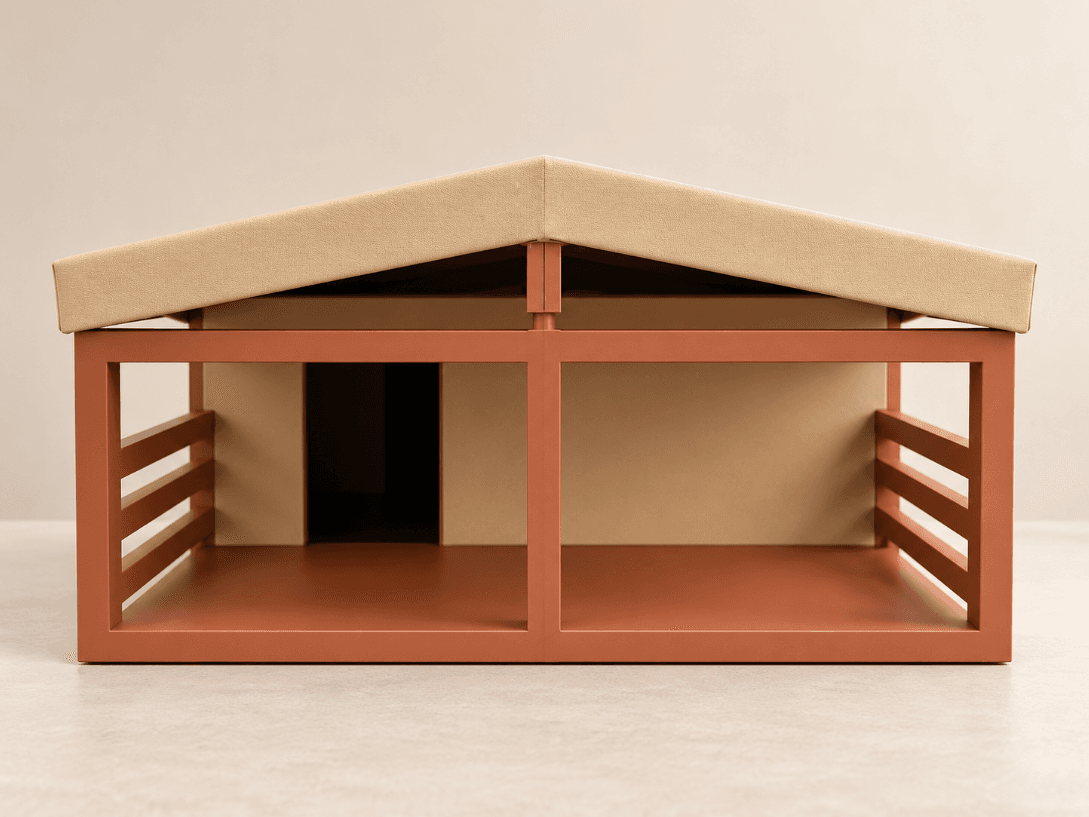

Barevné a materiálové řešení bylo zvoleno tak, aby se maketa vizuálně přiblížila skutečnému Safari stanu. Nosná konstrukce je provedena ve světle hnědém PLA, zatímco podlahové prvky využívají WOOD PLA, které lépe imituje charakter dřevěné podlahy. V kombinaci s originální světlou tkaninou tak vzniká model, který zachovává typickou barevnost skutečné konstrukce.
Výroba nad rámec tiskárny

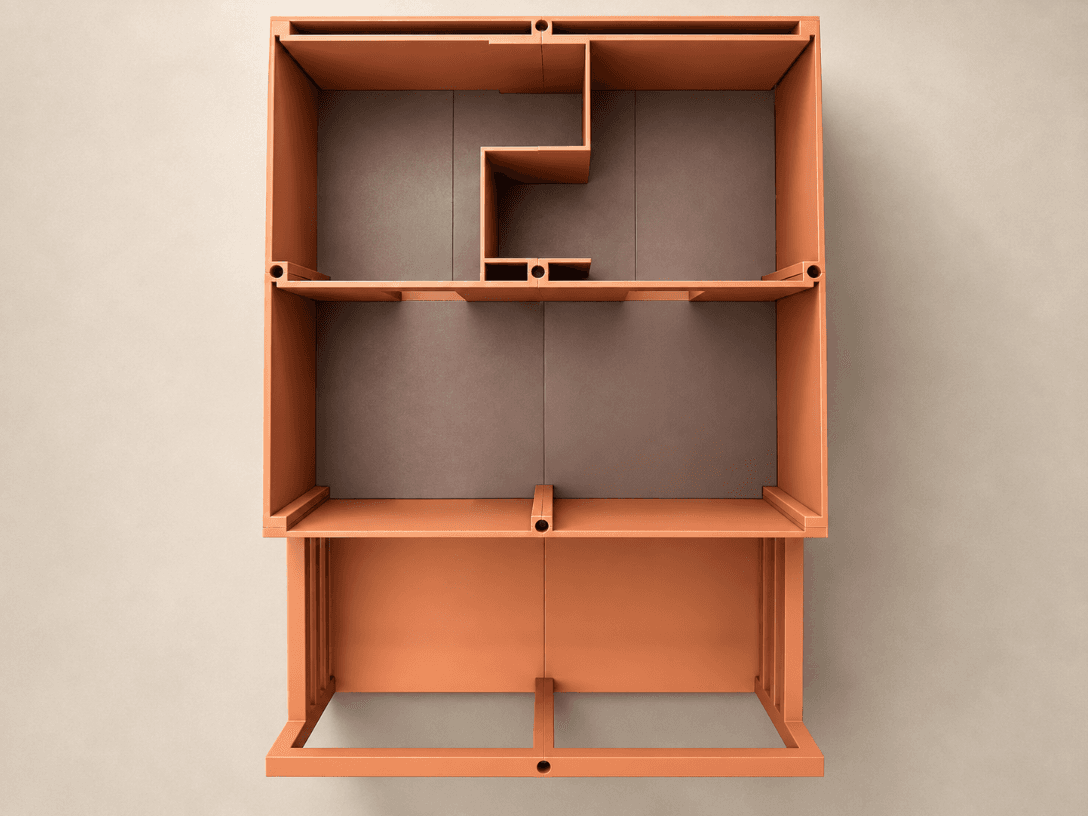

Rozměry makety výrazně přesahují tiskovou plochu běžné desktopové 3D tiskárny. Celý model proto musel být navržen jako systém přesně navazujících segmentů. Jednotlivé díly byly opatřeny konstrukčními a polohovacími prvky, které umožňují jejich přesné sestavení do výsledného celku.
Výsledkem je maketa výrazně větší než samotný pracovní prostor použité tiskové technologie, aniž by bylo nutné snižovat její měřítko.
Výsledek
Hotová maketa poskytuje zákazníkovi fyzický model produktu, který lze snadno převážet a využívat při veletržních prezentacích, obchodních jednáních nebo při vysvětlování konstrukčního řešení Safari stanu. Díky odnímatelné střeše lze během několika sekund přejít od prezentace vnějšího vzhledu k ukázce vnitřní dispozice. Použití skutečné tkaniny navíc umožňuje prezentovat jeden z hlavních produktových prvků společnosti SVITAP přímo na samotném modelu.
Projekt jsme dokončili jako funkční prezentační celek a spolupráci uzavřeli s výsledkem, se kterým byly spokojeny obě strany. Zároveň vznikl technický základ, který lze v budoucnu využít pro výrobu dalších kusů nebo pro zpracování dalších typů stanových konstrukcí.
